产品简介

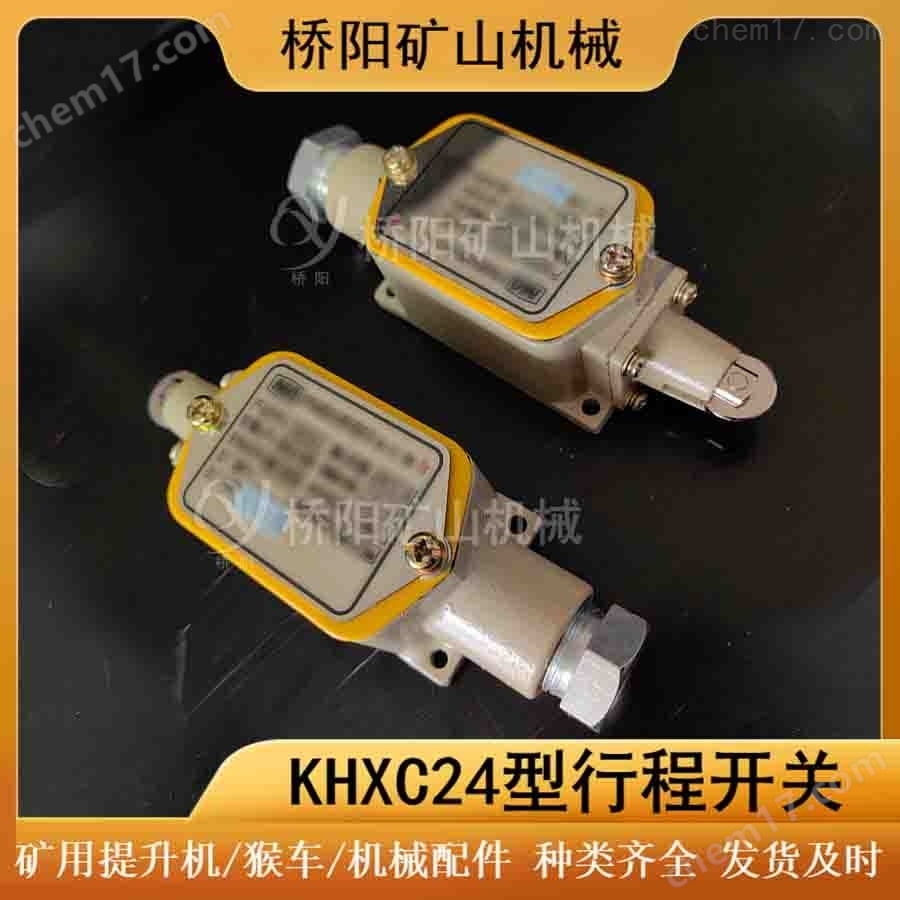

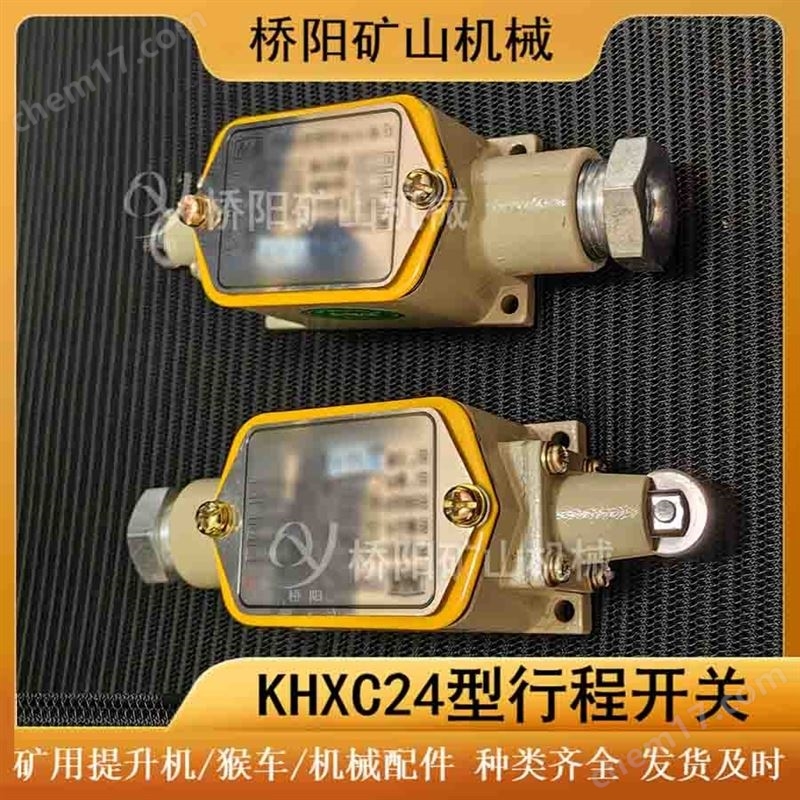

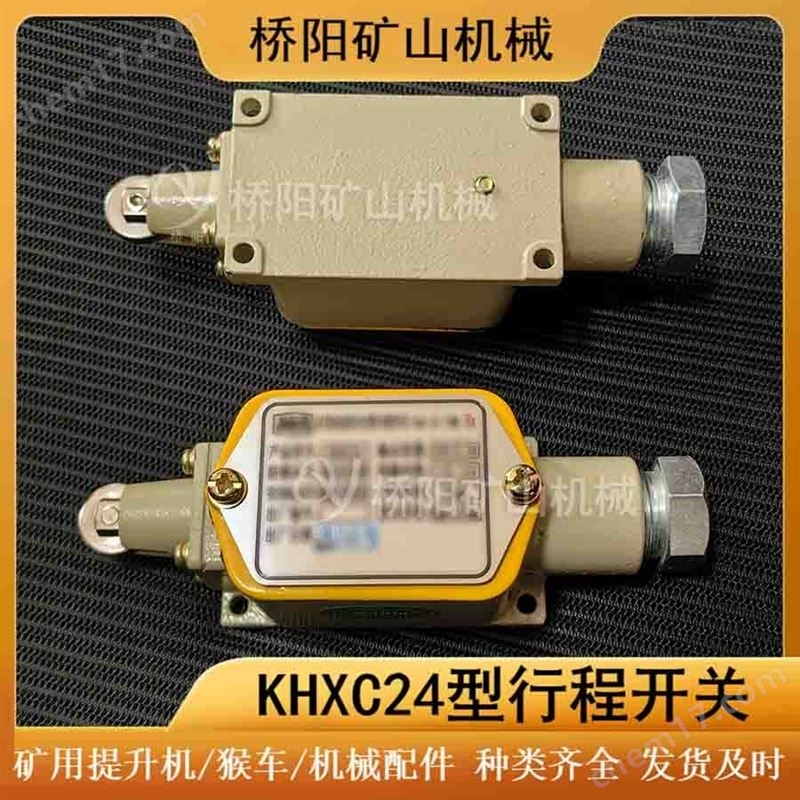

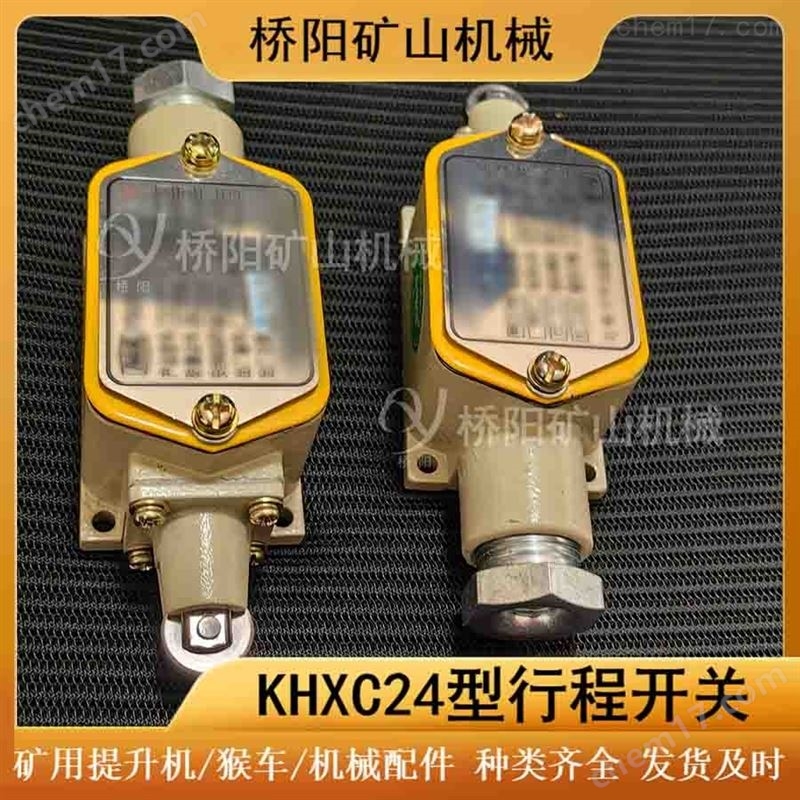

KHXC24型本安型矿用行程开关 矿用提升机
KHX24矿用本质安全型行程开关（以下简称行程开关）适用于煤矿井下具有煤尘、危险环境中。作为煤矿井下机电设备自动控制系统中的行程位置点的检测用。

KHXC24型本安型矿用行程开关  矿用提升机

KHX24矿用本质安全型行程开关（以下简称行程开关）适用于煤矿井下具有煤尘环境中。作为煤矿井下机电设备自动控制系统中的行程位置点的检测用。

环境温度：-5℃～+40℃

相对湿度：≤98%（+25℃）

大气压力：86kPa～106kPa

在无淋水、积水的地方

在无剧烈冲击和振动的地方

工作原理

通过行程开关触点的通断来实现电路的切换，行程开关的触点动作时，闭合PLC可编程控制器的一个输入点，完成软件程序的一个控制功能。

开关采用接线盒引出方式，实现了容易安装、配线简单方便。

主要特性

动作行程：≤8mm

动作性能

行程开关里有两组触点，一个常开（NO）、一个常闭(NC)。当行程开关达到动作位置后，常开变成闭点、常闭变成开点。

主要参数

触点容量：24V/0.5A

KHX24矿用本质安全型行程开关（以下简称行程开关）适用于煤矿井下具有煤尘、瓦斯爆炸危险环境中。作为煤矿井下机电设备自动控制系统中的行程位置点的检测用。

KHX24矿用本质安全型行程开关执行产品技术条件编号Q/SIRP 11 -2014、GB3836-2010。

1.1  使用环境条件

a） 环境温度：-5℃～+40℃；

b） 相对湿度：≤98%（+25℃）；

c） 大气压力：86kPa～106kPa；

d） 在有甲烷、煤尘爆炸性气体混合物的煤矿井下中工作；

e） 在无淋水、积水的地方；

f ） 在无剧烈冲击和振动的地方。

2  结构特点及工作原理

2.1  防爆型式为矿用本质安全型，防爆标志为ExibI Mb。

2.2  开关的组成部件由机械触点和防护外壳组成。保证实现IP54的防护性能。

2.3  工作原理

通过行程开关触点的通断来实现电路的切换，行程开关的触点动作时，闭合PLC可编程控制器的一个输入点，完成软件程序的一个控制功能。

2.4  开关采用接线盒引出方式，实现了容易安装、配线简单方便。

3  技术特性

3.1  主要特性

动作行程：≤8mm

3.2  动作性能

行程开关里有两组触点，一个常开（NO）、一个常闭(NC)。当行程开关达到动作位置后，

常开变成闭点、常闭变成开点。

3.3  主要参数

触点容量：24V/0.5A

4  尺寸及重量

4.1  外形尺寸：130mm×42mm×41mm（长×宽×高）

4.2  重量：300g

4.3  外壳材质：Q235A

5  安装及调整

5.1  安装：将开关安装于需要检测位置点的位置上，严禁带电开盖。

5.2  调整：开关固定好，保证活动部件灵活，机械触点动作可靠。

5.3  接线：按接线图连接

5.3.1  行程开关的接线盒提常开、常闭两个机械触点。

5.3.2  将行程开关的接线盒提供一组常开点的一端连接到本安转换板的输入端，另一端连接到本安转换板的COM端。

6  使用

6.1  先将可编程控制箱通电，则行程开关有输入电源。

6.2  按下行程开关机械按钮，致使机械触点动作，看到PLC可编程控制器对应的输入点亮。

6.3  与可编程控制箱最大电缆长度 100 米。电缆分布参数：分布电感≤1.0mH/km,分布电容≤0.1μF/km。

6.4   使用注意事项：只能用于经防爆检验合格的本安电路中，且不能改原电路的最大电缆使用长度。
