防逆转吊架安装注意事项

猴车断绳保护装置 猴车逆转制动系统 钢丝绳断绳保护器钢丝绳断绳保护装置,包括绳头板,分别安装于绳头板上的绳头组合和固定在绳头板上的支架,支架上设有光电开关,光电开关两侧分别固定一个限位架,每个限位架内侧安装一个活动托板,一个通丝两端分别穿过活动托板安装在限位架上.可防止钢丝绳断裂造成的钢丝绳脱槽,缠绕等运行事故,保护乘客人员安全,防止因钢丝绳断裂造成的井道部件刮擦造成的经济损失,具有结构简单和安全可靠的优点。

钢丝绳防逆转保护装置阻拦装置，具有单向通过性，沿线布置，根据乘人装置设计参数，布置间距10-20米，确保钢丝绳逆转时，每个吊椅均会被阻拦装置拦停，吊椅被阻拦装置拦停后，卡在设计好的卡槽中，增加了钢丝绳的制动力。

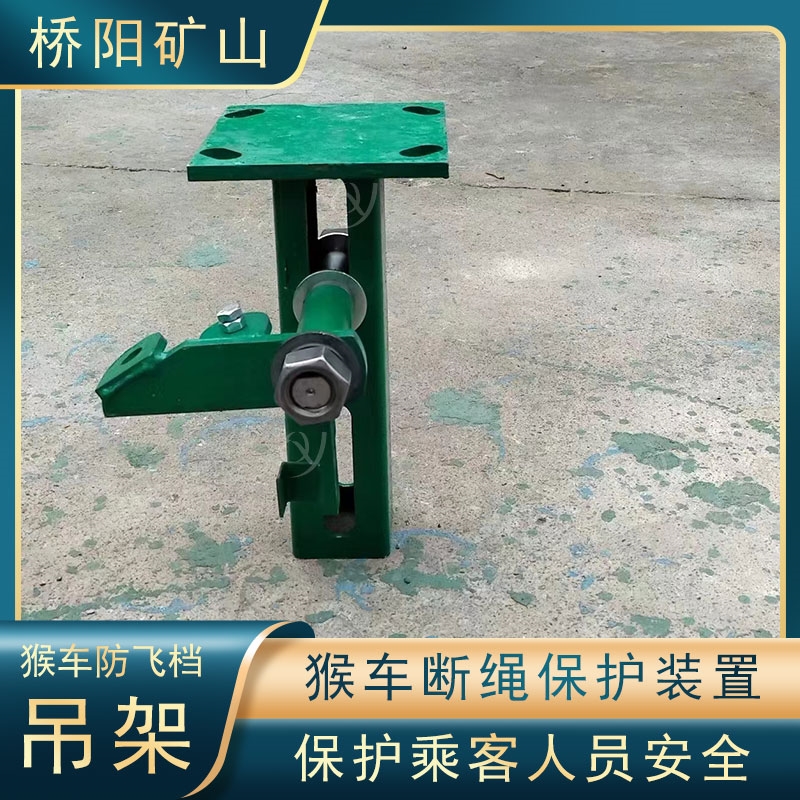

防逆转吊架是一种用于防止设备逆转的装置，常见于猴车索道运行保护系统中。防逆转吊架安装式应注意：

1、防逆转吊架包括吊架和旋转固定机构。吊架焊接固定在残极加料机的链板支架的两侧，链板支架上均布有若干传动杆，吊架顶部两侧对称固定有两组旋转固定机构。

2、旋转固定机构包括固定于吊架上的两个相对设置的耳板，两个耳板之间通过转轴连接固定，转轴上套设安装有瓜式杠杆座，瓜式杠杆座位于链板中相邻的两个传动杆之间。

3、瓜式杠杆座包括套设固定于转轴上的支撑圈，支撑圈的侧壁外表面沿链板运动方向分别垂直固定有防反板和挡板，防反板位于链板中相邻的两个传动杆之间。

4、吊架包括两个平行设置的支撑杆，两个支撑杆的两端之间通过两个呈水平分布的连接板垂直连接固定，耳板垂直固定于连接板的表面，两个支撑杆的两端侧部均垂直焊接固定有呈竖直分布的固定杆，固定杆固定于链板支架的两侧，两个支撑杆的表面位于瓜式杠杆座处分别固定有挡位板。

5、防反板为三角形板，挡板的底端一侧与防反板的底端一侧相接。固定杆的侧壁与支撑杆的侧壁之间连接固定有加强筋。

6、安装完成后，需要进行调试，确保防逆转吊架在设备正常运行时不会产生干涉，在设备逆转时能够及时发挥作用。
