BYD4型压力变送器产品测量原理

BYD4压力变送器是一种矿用本质安全型压力变送器。

BYD4压力变送器选用美国进口压力芯片，具有灵敏度高、精度高、抗过载能力强的特点。它适用于矿山等工业领域，用于测量和传输压力信号，帮助实现对设备运行状态的监控和过程调节。

BYD4压力变送器是一种矿用本质安全型压力变送器。

BYD4压力变送器选用美国进口压力芯片，具有灵敏度高、精度高、抗过载能力强的特点。它适用于矿山等工业领域，用于测量和传输压力信号，帮助实现对设备运行状态的监控和过程调节。

压力变送器是一种将压力转换为电信号的仪器。标准输出信号通常为直流信号，如4~20mA或1mm5V。可以测量压力、差压、绝对压力和负压。常用的压力变送器分为电容式、电阻式和单晶硅振荡器。电容式：根据陶瓷膜片变形引起的电容变化来测量压力。多晶硅电阻型：使用惠斯通电桥原理进行压力测量。单晶硅振荡：利用晶体振荡频率的变化测量压力。

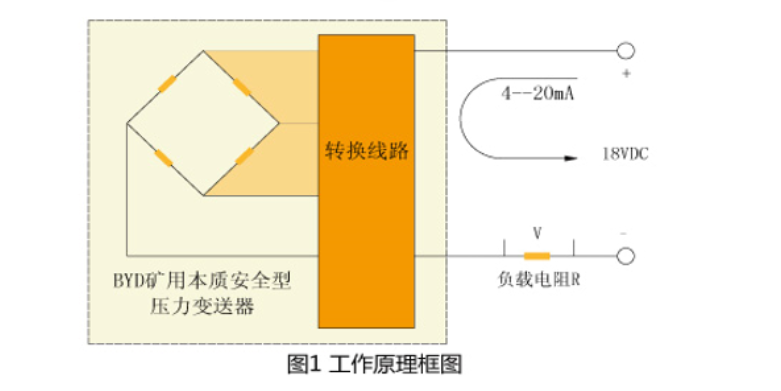

BYD系列矿用本质安全型压力变送器敏感元件采用扩散或离子注入等工艺形成电阻并连接成惠斯道电桥上加上直流电源，会产生一个直流电压信号的输出。经过二次转换线路，实现两线制4~20mA输出，原理框图见图1。
