托棍角度调整方法

GEJ30跑偏传感器（以下简称跑偏传感器），本跑偏传感器适用于煤矿井下与系统回路串联或并联配套使用，作为胶带输送机的胶带跑偏故障检测保护，接入本安系统控制中，当跑偏传感器检测到跑偏信号时，胶带输送机发出跑偏信号控制系统断电停机。

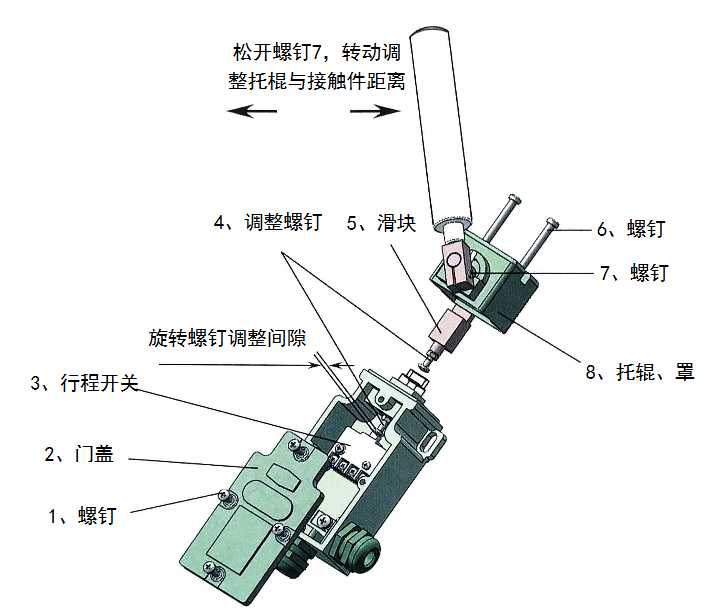

调整托棍角度说明:

1、松开螺钉1和6，取下门盖2、托棍和罩8，拉出滑块5，松开调整螺钉4（逆时针方向角度变小，顺时针方向角度变大），调整后安装托棍和罩8摆动托棍是否满足需要的角度，反复多次才能调整到适合的摆动角度，调整后必须锁紧调整螺钉4上的螺母。

2、松开螺钉7，转动—调整托棍与接触件距离，调整后必须锁紧螺钉7。

3、盖上门盖2，锁紧螺钉。
