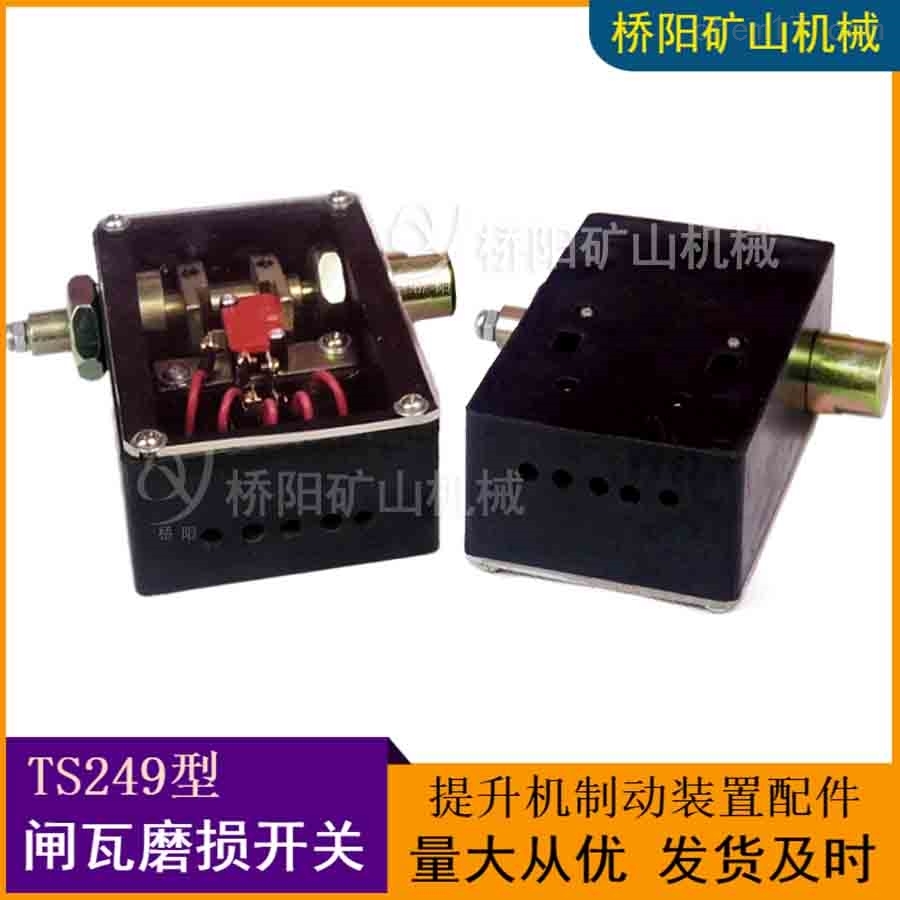

TS249型闸瓦磨损开关组成

闸瓦磨损开关是为检测和控制提升机盘形制动器的闸瓦间隙而设计的，是机械式开关量干接点输出形式，可以完成对闸瓦间隙的检测（使用常闭触点）和碟簧使用情况（使用常开触点）的检测。

TS249型闸瓦磨损开关由触针电极、中间继电器、整流桥、控制变压器、时间继电器、指示灯、蜂鸣器组成。TS249型闸瓦磨损开关是一种用于矿井提升机盘形制动器的保护装置，其外壳为树脂材质，配备了一对常开触点和一对常闭触点，额定电压为220V，额定电流为5安。该开关具备碟簧检视功能，能够在闸瓦磨损或碟簧出现问题时发出信号，提醒检修人员进行检修，从而避免事故的发生。

TS249型闸瓦磨损开关的用途是检测和控制提升机盘形制动器的闸瓦间隙，以及监控碟簧疲劳破损。

TS249型闸瓦磨损开关是一种机械式开关量干接点输出形式的装置，它能够完成对闸瓦间隙的检测（常闭触点）和碟簧疲劳破损（常开触点）的监控。这种开关通常用于矿用盘形制动器，以确保在闸瓦磨损达到危险程度时，能够自动进行声光报警或自动断电处理，从而保障设备和人员的安全。
