手动跑偏传感器结构特征与工作原理

跑偏传感器受动作力作用，触杆转动至动作角度时触点应立即动作；动作力撤除，触杆应自动返回原位，且必须经过复位按键恢复输出状态。

结构特征与工作原理

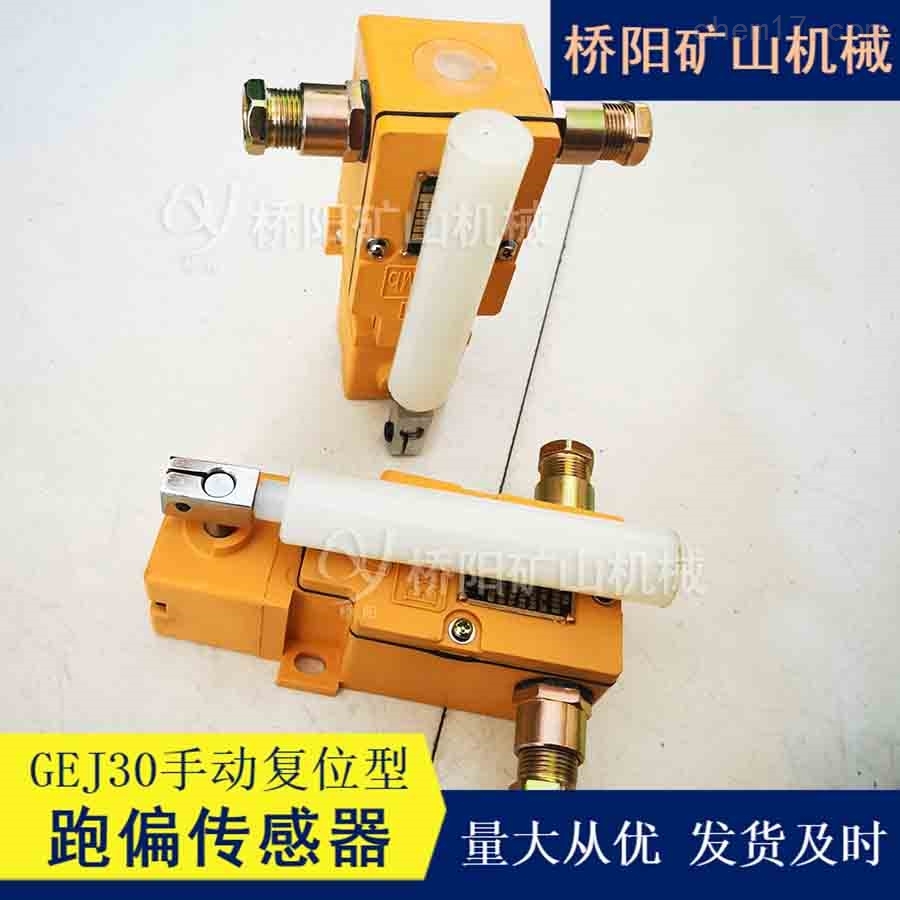

本产品外壳采用阻燃塑料精密铸造；产品前端有150mm长的可滚动与伸缩的触杆，末端有两个引入装置、手动复位装置、动作状态指示灯；壳内装有LX19K行程开关。触杆动作带动行程开关触点的动作并自锁，同时指示灯亮，触杆复位后由手动复位装置对行程开关触点复位，指示灯灭，实现机电的信号转换或实现电路的通断。可作控制机械动作或限位控制用。

动作角度：30±3° 3.2

触杆的动作力：20N～100N 3.3

复位角度：15±5° 3.4

触杆的极限角度：≥70° 3.5

输出接点：一对常开

注意：进行接线时，接线腔内不得有散乱的导线及放置其它杂物。

注意：各设备接线完后，应检查连线是否正确，有无漏接和短路现象。
